APG 기계 1클램핑 플레이트 크기: 1250*800mm 2주압력: 400KN 3최대 개척 도중: 1200mm 4상기 실린더 힘: 30KN 5바닥 힘: 30KN 6난방 전력: 24KW 8- 터치 스크린으로 제어 주입 7전체 무게: 8000KG 8- 기계 기울기: 5° 수압 X 축제품 설명
제품 설명

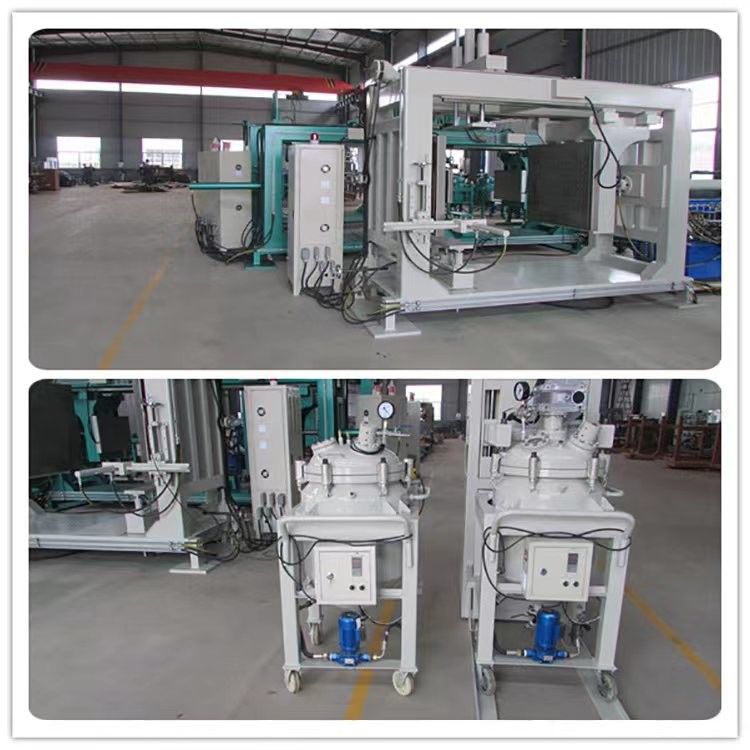

주입 트롤리 및 APG 기계로 혼합
24kV 파운드 폼 - 네- 네- 네- 네
APG 클램핑 머신 프로세스 흐름 CHRT - 네 에포크시 樹脂 진공 준비 시스템 기술 제안 I. 일반 조항 1이 사양은 장비의 설계, 구조, 조립, 시험 및 작동에 대한 기술적 요구 사항을 제시합니다. 2이 기술 사양에 대한 사양은 최소한의 기술적 요구 사항이며 모든 기술적 세부 사항은 명시되어 있지 않습니다.그리고 관련 표준과 사양의 규정이 완전히 인용되지 않은 경우, 공급자는 제공되는 제품 및 서비스들이 이 협정 및 관련 국가 및 산업 표준에 부합하고 기능적이고 성능이 좋은 것을 보장합니다.안전 및 환경 보호에 관한 국가 의무 표준 및 규격의 요구 사항을 충족해야 합니다.. 3이 프로젝트는 손바닥 프로젝트이며, 공급자는 장비 제조, 운송, 설치, 시공, 교육 및 서비스에 책임이 있습니다. 4- 공급자가 제공한 장비가 지적 재산권을 침해하는 경우, 손해배상책임은 공급자가 부담하며 구매자의 이익을 해치지 않습니다. 5계약이 발효되면 공급자는 계약 배송 날짜 요구 사항을 충족하는 생산 일정을 구매자에게 제공해야합니다. 6- 공급자로부터 제공된 장비의 배열계획, 기본 상태 다이어그램, 전기 다이어그램, 주요 부품의 구조 다이어그램 등구매자는 생산에 들어가기 전에 확인해야 합니다.공급자는 이 기술 사양의 요구 사항을 충족하지 않는 문제를 무조건적으로 변경해야 합니다. 7장비 사양은 작동 원리와 구조, 설치 지침, 작동 방법 및 예방 조치, 일반적인 오류 및 처리 방법을 포함해야 합니다.전체 장비 및 모든 중요한 시스템의 공급자 및 모델 사양. 8공급자는 발사 장비에 적용 가능한, 성숙하고 검증된 기술을 제공하도록 약속합니다.
II. 장비의 적용 범위 이 계획의 진공 붓기 장비는 다양한 엽록체 엽록체 樹脂 전기 제품의 에포시 樹脂 코일을 붓기 위해 적합합니다: 트랜스포머, 드라이 트랜스포머, 활 억제 코일, 원자로,토착 트랜스포머 및 기타 (충분기 및 충전기 라진 시스템을 추가하지 않는 모두 적용됩니다).
III. 장비 생산에 대한 간단한 설명 1제품 종류: 다양한 트랜스포머, 드라이 트랜스포머, 아크 서프레이싱 스필, 어더링 트랜스포머, 코어 렉터 및 기타 전기 제품. 2. 일일 연속 생산에 적합합니다. 3- 장비 사용 조건
장비 작동 장소: 실내
장비 가열 방식: 전력 가열.
전원 공급: 전압:380V,50Hz, 전력≤55kW
압축 공기: 흐름:3/분, 압력 0.8 MPa.
환경 조건: 환경 온도-15oC ~ + 40oC, 상대 습도 ≤ 95
4. 전기 부품은 슈나이더 브랜드로 선택되었습니다.
IV. 장비의 주요 부품:
사전 혼합된 樹脂 혼합물 가스 제거 시스템 (300 L) - 1 세트
사전 혼합된 완화제 혼합물 가스 제거 시스템 (300 L) - 1 세트
樹脂 경화제 탈가스 시스템 (300L) -1 세트
물류 배출 파이프 라인 --4세트
혼합 탱크 및 재료 파이프 난방 시스템 ----2 세트
압축 공기 시스템 --1세트
전자 무게 시스템 및 공급 시스템 - 2 세트.
가방 열기 구간 1 세트
포장 건조 탱크-1세트
진공식기-- 1세트
제어 및 측정 시스템-1세트
장비 철강 작동 플랫폼 - 2 세트
- 장비의 기술 매개 변수 및 설명
혼합 탱크 크기: 300L
진공 시스템 주 펌프 펌프 속도 300 pa L/S 이상 (사용자)
혼합 탱크 작동 온도 60~75°C (조정 가능)
이 장비는 자동 동적 믹서 믹싱 소재를 채택합니다.
5이 장비는 컴퓨터 프로그램 제어 및 수동 제어 모드를 가지고 있습니다. 재료 탱크, 곰팡이 온도, 진공의 자동 기록, 미리 설정 할 수 있습니다. 재료의 양은 자동 제어입니다. 7각 믹싱 탱크는 전기 난방, 열 전달 매체로 열 유도, 자동 온도 조절을 채택합니다. 믹싱 탱크는 얇은 철판으로 장착되어 표면에 분사됩니다.합성물질과 완화제는 미리 혼합된 탱크의 입구에서 직접 흡입됩니다.. 8진공 탈가스 탱크는 필름 탈가스 장치와 앵커 섞기 장치를 채택합니다.
시스템 기술 조건
300L 樹脂 혼합물 탈가스 시스템:1 세트 (대응 樹脂 + 필러 혼합물)
주요 기술 매개 변수
실효용량: 300L 제한 진공: <50 Pa (무부하, 정상 온도) 작업 진공: 50~200 Pa (정정) 무부하 누출률: <100 Pa.LS 작동 온도: 방 온도 ~100oC±2oC ((자동 조절, 자동 일정한 온도, 과온 경보) 탱크의 외부 표면 온도: +25°C 환경 온도 진공은 50Pa-200Pa와 같은 제어 가능한 조건에서 조정 할 수 있습니다.
에포크시 樹脂과 진공 탈가스를 혼합하기 위해,
구조적 특성 및 설명
탱크는 수직 구조이며 탱크의 내부 벽은 304 스테인레스 스틸입니다. Q235B 재료는 미세닌 코트, 채우기 및 덮개 및 큰 플랜지
필름 디가스화 장치, 리듀서 드라이브 (주파수 변환기 제어장치)
믹싱: 앵커 타입 믹싱 장치, 소재는 스테인리스 스틸, 주파수 변환 감소기 드라이브.
탱크의 뚜?? 에는 공급 포트, 樹脂 완화 물질 흡수 포트, 진공 포트, 관찰 포트 및 온도 측정 포트가 있습니다.
조명 관측 창문:1.
탱크 난방: 탱크 간층 열 전도 오일, 두 개의 독립적인 난방 센터를 설정, 쉽게 난방.
온도 제어:1 온도 센서와 온도 제어 도구는 탱크 온도를 제어하는 데 사용됩니다, 온도 제어 범위 40 ~ 120oC ± 5oC
탱크의 온도 표시:1 온도 센서와 온도 표시 도구는 탱크 온도 표시, 온도 표시 범위 0 ~ 200를 위해 사용됩니다oC
